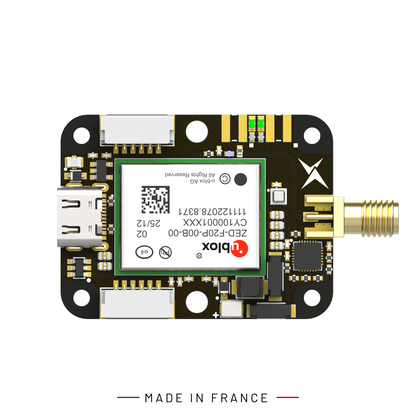

A compact Siderion SP0703 module board with a USB-C port, gold SMA connector, and a central white label reading 'UBLOX' and 'Made in France', shown on a plain white background.

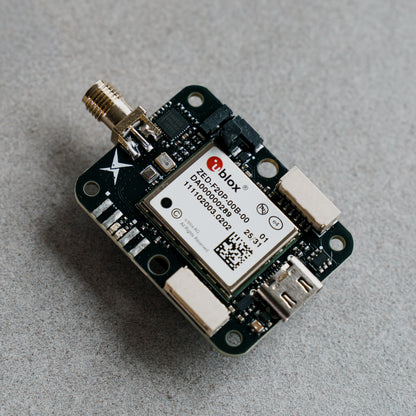

Siderion SP0703 ZED-F20P RTK GNSS module on a gray background. Top view.

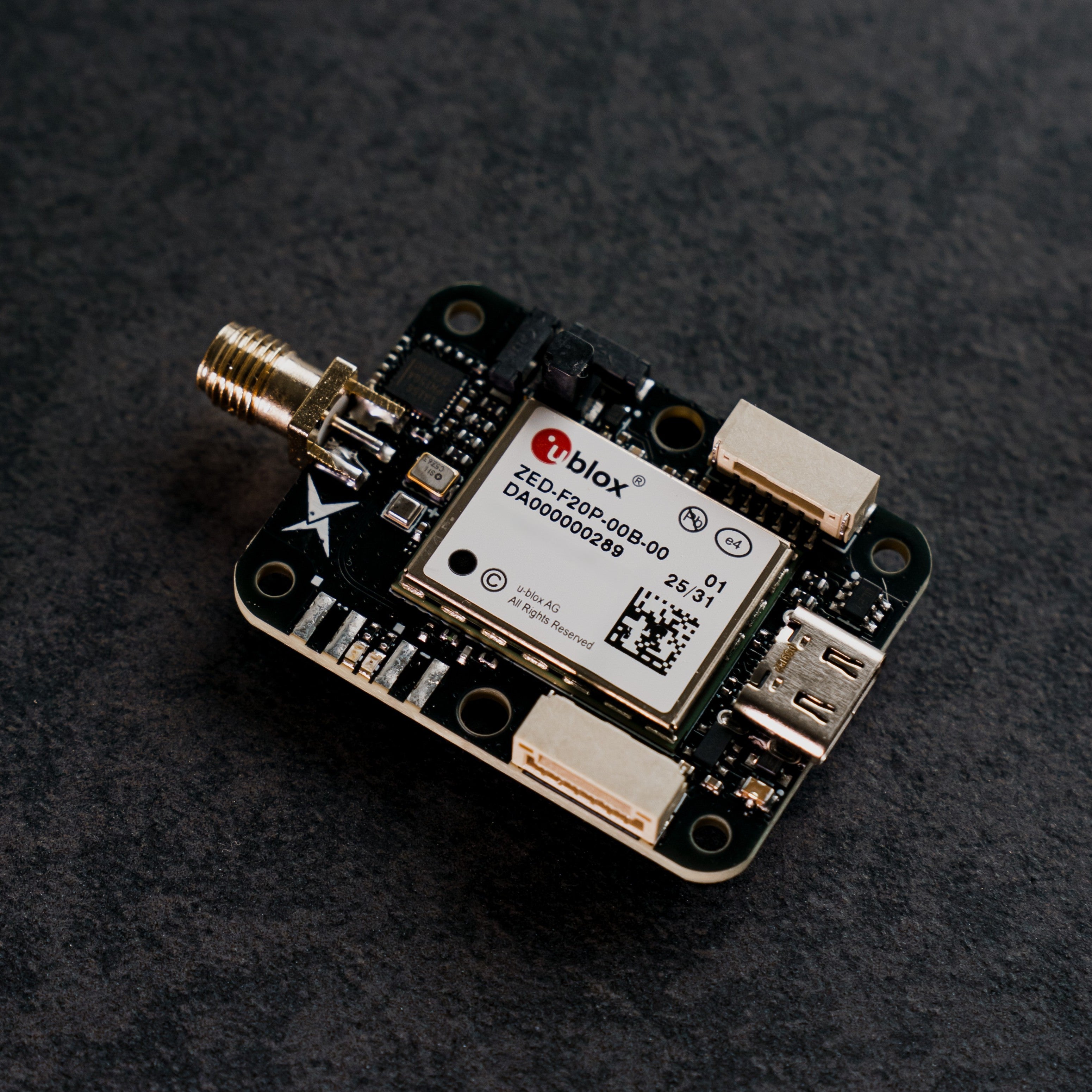

Siderion SP0703 ZED-F20P RTK GNSS module on a dark background. Top view.
SP0703
SP0703
НОВИНКА

SP0703

€199,90
без податку

SID-GNSS-RTK-SP0703

В наявності
Високоточний RTK GNSS-приймач L1/L2/L5 (на базі u-blox ZED-F20P). Вбудовані магнітометр RM3100 та датчик тиску BMP581.

Високоточний RTK GNSS-приймач L1/L2/L5 (на базі u-blox ZED-F20P). Вбудовані магнітометр RM3100 та датчик тиску BMP581.

Відправлення протягом 1-2 робочих днів за наявності на складі

Відправлення протягом 1-2 робочих днів за наявності на складі

Добре смакує з
Офіційні дистриб’ютори Siderion ⤵︎

RC-NETSHOP.DK ⤴

Знижки за обсягом ⤵︎
  • Від 50 шт. = Економія 10%
  • Від 100 шт. = Економія 12,5%
  • Від 200 шт. = Економія 15%
  • Від 500 шт. = Економія 17,5%
Потрібна допомога?

Чи можемо ми допомогти вам з питаннями щодо цін або продукту?

Зв’яжіться з нами

Made in France

Secure payments

Worldwide delivery

24/7 Support

SP0703

Високоточний RTK GNSS-приймач L1/L2/L5 (на базі u-blox ZED-F20P). Вбудовані магнітометр RM3100 та датчик тиску BMP581.

Досягайте субсантиметрової точності за допомогою SP0703.

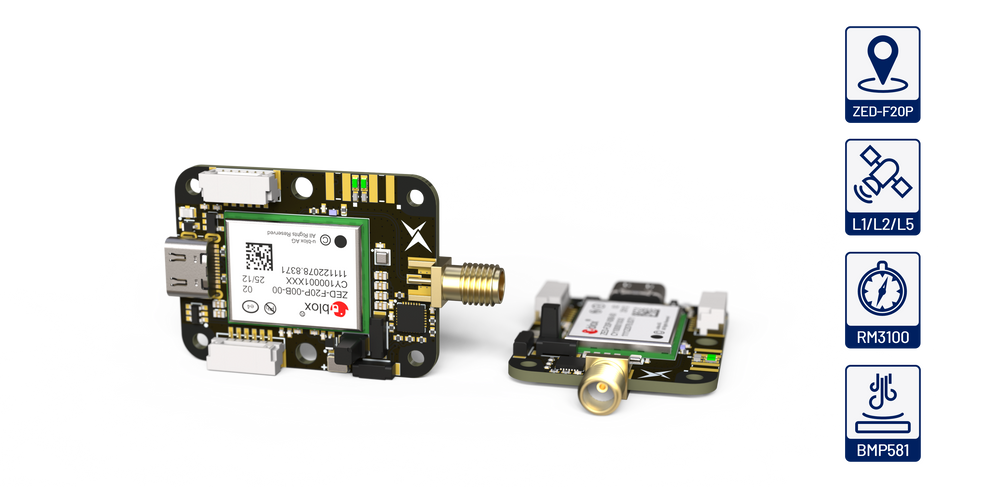

Універсальний трьохдіапазонний L1/L2/L5 RTK GNSS-модуль на базі u-blox ZED-F20P.

➤ Магнітометр професійного рівня RM3100.
➤ Високоточний датчик тиску BMP581.
➤ Легко інтегрується в будь-які спеціалізовані GNSS-приймачі.

Ідеально підходить для БПЛА, робототехніки та точного землеробства.

Розділ завантажень
Розділ завантажень

Технічна документація:

Сертифікати:

Що входить?
Що входить?

✔ 1x SP0703
✔ 2 силіконові кабелі 6P JST-GH

Часто задавані питання
Часто задавані питання

Як налаштувати та оновити параметри модуля?
Ви можете легко налаштовувати параметри, відстежувати супутникові сигнали або записувати необроблені дані, підключивши вбудований порт USB-C до ПК із запущеним програмним забезпеченням u-blox u-center або u-center 2 ➜ u-center | u-blox

SP0703 огляд

Розроблений як повноцінне рішення для позиціонування та орієнтації, Siderion SP0703 поєднує тридіапазонний (L1/L2/L5) RTK-чіп u-blox ZED-F20P з магнітоіндуктивним магнітометром RM3100 і високоточним барометром BMP581 для точних вертикальних вимірювань.

Завдяки стандартним роз’ємам JST-GH для нативної інтеграції з ArduPilot і Pixhawk, він забезпечує надійні дані про позицію, курс і висоту в одному пристрої.

SP0701 підтримує 672 канали для одночасного відстеження за декількома сузір'ями.

GPS: L1C/A, L2C, L5
GAL: E1B/C, E5a
BDS: B1I, B2I, B2a
QZSS: L1C/A, L1C/B, L2C, L5
NavIC: L1, L5
SBAS: L1C/A

Технічна

ХарактеристикаСпецифікація
Підтримувані супутникові системиGPS/SBAS - Galileo - BeiDou - QZSS - GLONASS - NavIC
Діапазони GNSSL1 / L2 / L5
Точність позиціонування0,6 мм (RTK)
Час збіжності<7 секунд (RTK)
Частота оновлення позиціїДо 25 Гц
Часовий імпульс (PPS)Налаштовується: від 0,25 Гц до 10 МГц
Вбудовані датчикиRM3100 - BMP581
ІнтерфейсUSB - UART - I2C - GPS (SMA)
Служби корекціїNMEA v4.11 - UBX binary - RTCM v3.4 - SPARTN v2.0.2
Тип антениВхід для активної антени
Розмір40 x 30 x 8 мм
Вага13 г
🧲 RM3100
Field Measurement Range-800µT to +800µT
Gain75 LSB/µT
Sensitivity13nT
Noise15nT
Noise floor4 pT/√Hz @ 1 Hz
Min. Detectable field2.7 nT @ 1 Hz
Maximum Single-Axis Sample Rate440Hz
Single-Axis Average Current260µA
💨 BMP581
Pressure Range30kPa to 125kPa
Absolute Accuracy±30Pa
Relative Accuracy±6Pa (700 to 1100hPa)
Relative Accuracy±0.4Pa (900 to 1100hPa)
Noise0.08Pa
Output Data Rate (ODR)240Hz (normal mode)
Output Data Rate (ODR)480Hz (continuous mode)
Peak Current Consumption260µA

Чому варто обрати SP0703?

  • Точність на рівні сантиметрів
    Забезпечує точність 6 мм (0,6 см) завдяки багатодіапазонній технології RTK GNSS.
  • Тридіапазонна технологія L1/L2/L5
    Зменшує іоносферні перешкоди, забезпечуючи швидшу конвергенцію та вищу точність порівняно з однодіапазонними GNSS-приймачами.
  • Магнітний датчик RM3100
    Професійний магнітометр, який значно покращує визначення курсу. Висока чутливість, висока завадостійкість, низьке енергоспоживання.
  • Датчик тиску BMP581
    Малопотужний високопродуктивний барометричний датчик тиску, розроблений для високоточного відстеження висоти у вимогливих умовах експлуатації.
  • Швидка конвергенція
    Конвергенція RTK менш ніж за 10 секунд для швидкого та надійного позиціонування.
  • Універсальна підтримка корекції
    Сумісність із RTCM, VRS та мережевим RTK для гнучкого та високоточного позиціонування.
  • Компактність та енергоефективність
    Ідеально підходить для OEM-інтеграції та низьковольтних застосувань.
  • Робота в режимі бази або ровера
    Використання як автономного приймача або в конфігурації RTK «база-ровер».
  • Захист від перешкод та спуфінгу
    Удосконалене придушення перешкод для безпечної роботи у складних умовах.
  • Сумісність Plug-and-Play
    Легка інтеграція з будь-якими автопілотами через 6-контактний роз'єм JST-GH із підтримкою протоколів UART, I2C, USB та MAVLink.
  • Швидкість та надійність
    Частота оновлення до 25 Гц для швидкого реагування в динамічних системах.

Сумісний з PX4

Сумісний з ArduPilot

Сумісний з Betaflight

Заяви

✔ Аерофотозйомка та картографування з використанням дронів
✔ Точне землеробство
✔ Навігація автономних транспортних засобів
✔ Робототехніка та промислова автоматизація
✔ Аеронавігаційні та БПЛА-системи
